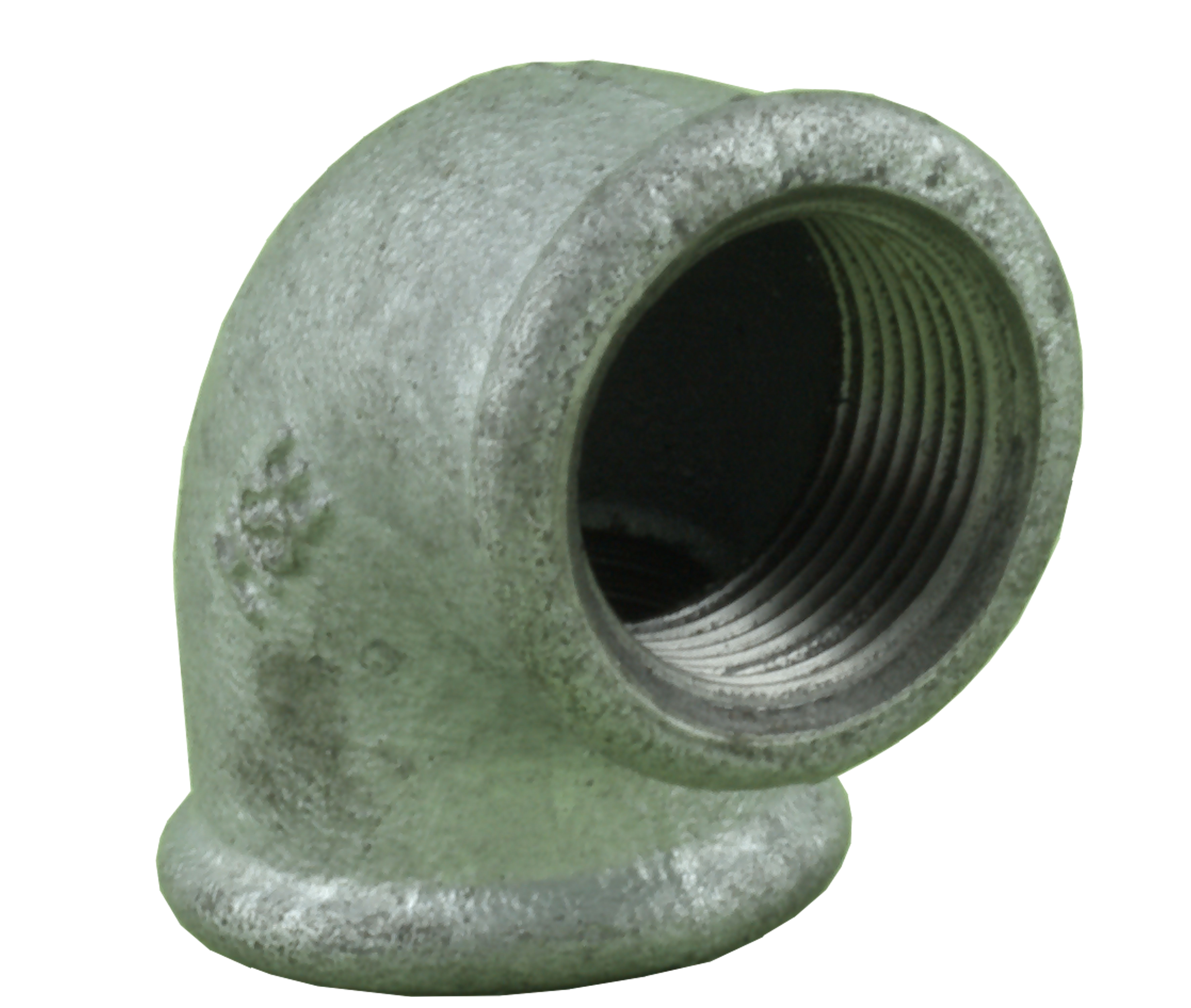

Winkel vz. # 90 3/4" 90°

3,70 €*

Inhalt: 1 Stück

Nur noch 5 lieferbar.

Sofort verfügbar, Lieferzeit 1-3 Werktage

Stück
Stück
Produktnummer: 1617

Optimale Lösungen mit Winkel verzinkt #90 90°: Qualität trifft Vielseitigkeit!


Das Winkelstück verzinkt # 90, 90° 3/4" Zoll ist ein vielseitiges Fitting aus Temperguss, das sich ideal für Sanitär-, Heizungs- und Gasinstallationen sowie für verschiedene Anwendungen in der Industrie und im Maschinenbau eignet. Es wird in Gewinderohrverbindungen von Wasserleitungs-, Gas-, Dampf- und Zentralheizungsinstallationen verwendet, sowohl im Wohnungsbau als auch in der Industrie. Bitte beachten Sie, dass die Gewindeverbindungen nicht selbstabdichtend sind - zur Abdichtung empfehlen wir die Verwendung von Teflonband oder Hanf.
Unsere Temperguss-Fittings entsprechen den Normen ISO 49 und DIN EN 10242. Sie werden aus weißem Temperguss hergestellt und verfügen über kegelige Außengewinde bzw. zylindrische Innengewinde nach ISO 7/1 bzw. EN 10226-1. Die schmelztauchverzinkte Ausführung gewährleistet eine lange Haltbarkeit, und die Fittings sind mit Öl behandelt, um Flugrost zu vermeiden.
Temperguss ist eine spezielle Form des Eisengusses, die durch eine gezielte Wärmebehandlung, das sogenannte Tempern, entsteht. Unsere Fittings erfüllen alle Anforderungen der DIN EN 10242 und verfügen über metallisch dichtende kegelige Gewinde nach DIN EN 10226-1. Diese sorgen dafür, dass sich die Gewinde ineinander verklemmen und so eine sichere Abdichtung gewährleisten.
Kaufen Sie jetzt das Winkelstück verzinkt # 90, 45°, 3/4" Zoll bei Webeck24.de und profitieren Sie von schneller Lieferung, günstigen Preisen und bester Qualität für Ihre Installationsprojekte. Machen Sie Ihre Installationen effizienter und zuverlässiger mit unseren hochwertigen Temperguss-Fittings!



Temperfittings

  • erfüllen alle Vorgaben der DIN EN 10242/Design Symbol A
  • Produktion wird regelmäßig von MPA überwcht
  • sind seit vielen Jahren für Gas und Wasser DVGW und SVGW zertifiziert
  • haben eine ca. 50% dickere Zinkbeschichtung als in der Norm gefordert
  • haben präzise und winkelgenau geschnittene Gewinde


Gewindeausführung:


Tempergussfittings haben ein Whiteworth-Rohrgewinde. Es wird auch als British Standard Pip (BSP) Gewinde
bezeichnet, das seine Anwendung bei Rohrinstallationen in Europa findet.
Beim Whiteworthgewinde finden wir eine steilere und längere Flanke als beim metrischen Gewinde oder
amerikanischen NPT Gewinde vor, wobei der Flankenwinkel bei Whitworth Rohrgewinden 55°, gegenüber 60° bei metrischen
oder NPT-Gewinden misst. Es wird zwischen kegeligen (konischen) und zylindrischen Ausführungen von Whitworth - Gewinden
unterschieden, wobei Innengewinde zylindrisch und Außengewinde konisch sind.


Kegelige (konische) Gewinde

nach DIN EN 10226-1 (alt DIN 2999) bezeichnet man als "metallisch dichtend", weil der Nenndurchmesser des kegeligen Gewindes
nach einigen Umdrehungen dem dem Gegengewindes entspricht. Bei einem weiteren Anziehen verklemmt sich das Gewinde ineinander
und wirkt so metallisch dichtend. Üblicherweise werden konische Gewinde vor dem Verschrauben noch mit Teflonband oder mit
Hanf versehen, um die verbleibenden Spalte zu füllen. Dabei wirkt sich beim Hanf positiv aus, dass er bei Flüssigkeitskontakt
aufquillt.



Zylindrische Gewinde

nach DIN ISO 228-1 sind nicht selbst dichtend und bedürfen deshalb einer entsprechenden Dichtung.


Druckstufen

Tempergussfittings werden gem. den Vorgaben der EN 10242 gefertigt und sind damit für die nachstehend angegebenen
Druck- und Temperaturbereiche geeignet.

Temperatur
-20°C bis 120°C
120°C bis 300°C
300°C

maximal zulässiger Betriebsdruck
25 bar
interpolierte Werte
20 bar



Sortiment


Bogen 90° I/A lang nach ISO/EN G4
Bogen 90° I/I lang nach ISO/EN G1
Bogen 90° A/A lang nach ISO/EN G8
Bogen 45° I/A lang nach ISO/EN G4 45°
Bogen 45° I/I lang nach ISO/EN G1 45°
Überspringbogen I/I

Winkel 90° I/I nach ISO/EN A1
Winkel 90° reduziert I/I nach ISO/EN A1
Winkel 90° I/A nach ISO/EN A4

T-Stück I/I/I nach ISO/EN B1

Kreuzstück I/I/I/I

Reduktionsmuffe I/I nach ISO/EN M2

Reduktionsstück A/I nach ISO/EN N4

Muffe I/I nach ISO/EN M2

Doppelnippel A/A nach ISO/EN N8

Stopfen mit Rand nach ISO/EN T9

Kappe kantig nach ISO/EN T1

Verschraubung flach dichtend I/I nach ISO/EN U1
Verschraubung flach dichtend I/A nach ISO/EN U2

Erhätlich in den Größen 1/2", 3/4" und 1" (vereinzelt auch in 1 1/4")
