Winkel vz. # 92 1" 90°

7,20 €*

Inhalt: 1 Stück

Nur noch 4 lieferbar.

Sofort verfügbar, Lieferzeit 1-3 Werktage

Stück
Stück
Produktnummer: 1623

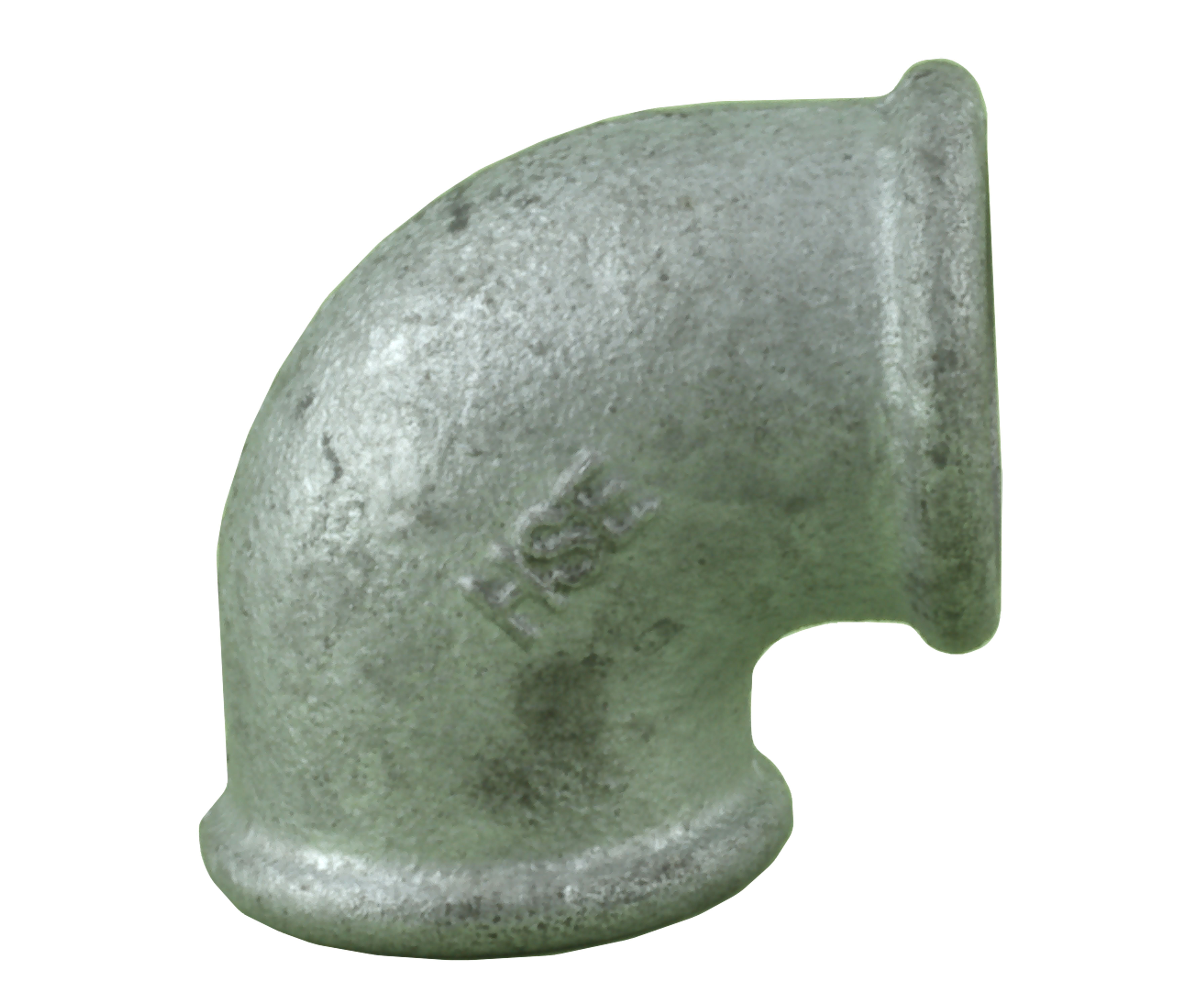

Finden Sie Ihren perfekten Winkel verzinkt #92 Zollgewinde 90° bei Webeck24.de!



Produktbeschreibung:

Entdecken Sie jetzt bei Webeck24.de den hochwertigen Winkel verzinkt #92 in 1 Zoll und 90° für Ihre Sanitär-, Heizungs- und Gasinstallationen. Unsere Temperguss-Fittings entsprechen den Normen ISO 49 und DIN EN 10242 und sind ideal für diverse Anwendungen in Industrie und Maschinenbau geeignet.
Die schmelztauchverzinkte Ausführung der Fittings sorgt für eine lange Lebensdauer und verhindert Flugrost dank der Ölbehandlung. Der Temperguss, eine spezielle Form des Eisengusses, wird nach dem Gießen einem Temperprozess unterzogen, der ihm seine hohe Qualität verleiht. Die kegeligen Gewinde gemäß DIN EN 10226-1 garantieren eine sichere und dichte Verbindung, die auch unter Druck standhält.
Verlassen Sie sich auf unsere zuverlässigen Winkel für Ihre Installationen und profitieren Sie von bester Qualität zu einem unschlagbaren Preis. Kaufen Sie jetzt bei Webeck24.de ein und bringen Sie Ihr Projekt zum Erfolg!


Temperfittings

  • erfüllen alle Vorgaben der DIN EN 10242/Design Symbol A
  • Produktion wird regelmäßig von MPA überwcht
  • sind seit vielen Jahren für Gas und Wasser DVGW und SVGW zertifiziert
  • haben eine ca. 50% dickere Zinkbeschichtung als in der Norm gefordert
  • haben präzise und winkelgenau geschnittene Gewinde


Gewindeausführung:


Tempergussfittings haben ein Whiteworth-Rohrgewinde. Es wird auch als British Standard Pip (BSP) Gewinde
bezeichnet, das seine Anwendung bei Rohrinstallationen in Europa findet.
Beim Whiteworthgewinde finden wir eine steilere und längere Flanke als beim metrischen Gewinde oder
amerikanischen NPT Gewinde vor, wobei der Flankenwinkel bei Whitworth Rohrgewinden 55°, gegenüber 60° bei metrischen
oder NPT-Gewinden misst. Es wird zwischen kegeligen (konischen) und zylindrischen Ausführungen von Whitworth - Gewinden
unterschieden, wobei Innengewinde zylindrisch und Außengewinde konisch sind.


Kegelige (konische) Gewinde

nach DIN EN 10226-1 (alt DIN 2999) bezeichnet man als "metallisch dichtend", weil der Nenndurchmesser des kegeligen Gewindes
nach einigen Umdrehungen dem dem Gegengewindes entspricht. Bei einem weiteren Anziehen verklemmt sich das Gewinde ineinander
und wirkt so metallisch dichtend. Üblicherweise werden konische Gewinde vor dem Verschrauben noch mit Teflonband oder mit
Hanf versehen, um die verbleibenden Spalte zu füllen. Dabei wirkt sich beim Hanf positiv aus, dass er bei Flüssigkeitskontakt
aufquillt.



Zylindrische Gewinde

nach DIN ISO 228-1 sind nicht selbst dichtend und bedürfen deshalb einer entsprechenden Dichtung.


Druckstufen

Tempergussfittings werden gem. den Vorgaben der EN 10242 gefertigt und sind damit für die nachstehend angegebenen
Druck- und Temperaturbereiche geeignet.

Temperatur
-20°C bis 120°C
120°C bis 300°C
300°C

maximal zulässiger Betriebsdruck
25 bar
interpolierte Werte
20 bar



Sortiment


Bogen 90° I/A lang nach ISO/EN G4
Bogen 90° I/I lang nach ISO/EN G1
Bogen 90° A/A lang nach ISO/EN G8
Bogen 45° I/A lang nach ISO/EN G4 45°
Bogen 45° I/I lang nach ISO/EN G1 45°
Überspringbogen I/I

Winkel 90° I/I nach ISO/EN A1
Winkel 90° reduziert I/I nach ISO/EN A1
Winkel 90° I/A nach ISO/EN A4

T-Stück I/I/I nach ISO/EN B1

Kreuzstück I/I/I/I

Reduktionsmuffe I/I nach ISO/EN M2

Reduktionsstück A/I nach ISO/EN N4

Muffe I/I nach ISO/EN M2

Doppelnippel A/A nach ISO/EN N8

Stopfen mit Rand nach ISO/EN T9

Kappe kantig nach ISO/EN T1

Verschraubung flach dichtend I/I nach ISO/EN U1
Verschraubung flach dichtend I/A nach ISO/EN U2

Erhätlich in den Größen 1/2", 3/4" und 1" (vereinzelt auch in 1 1/4")
