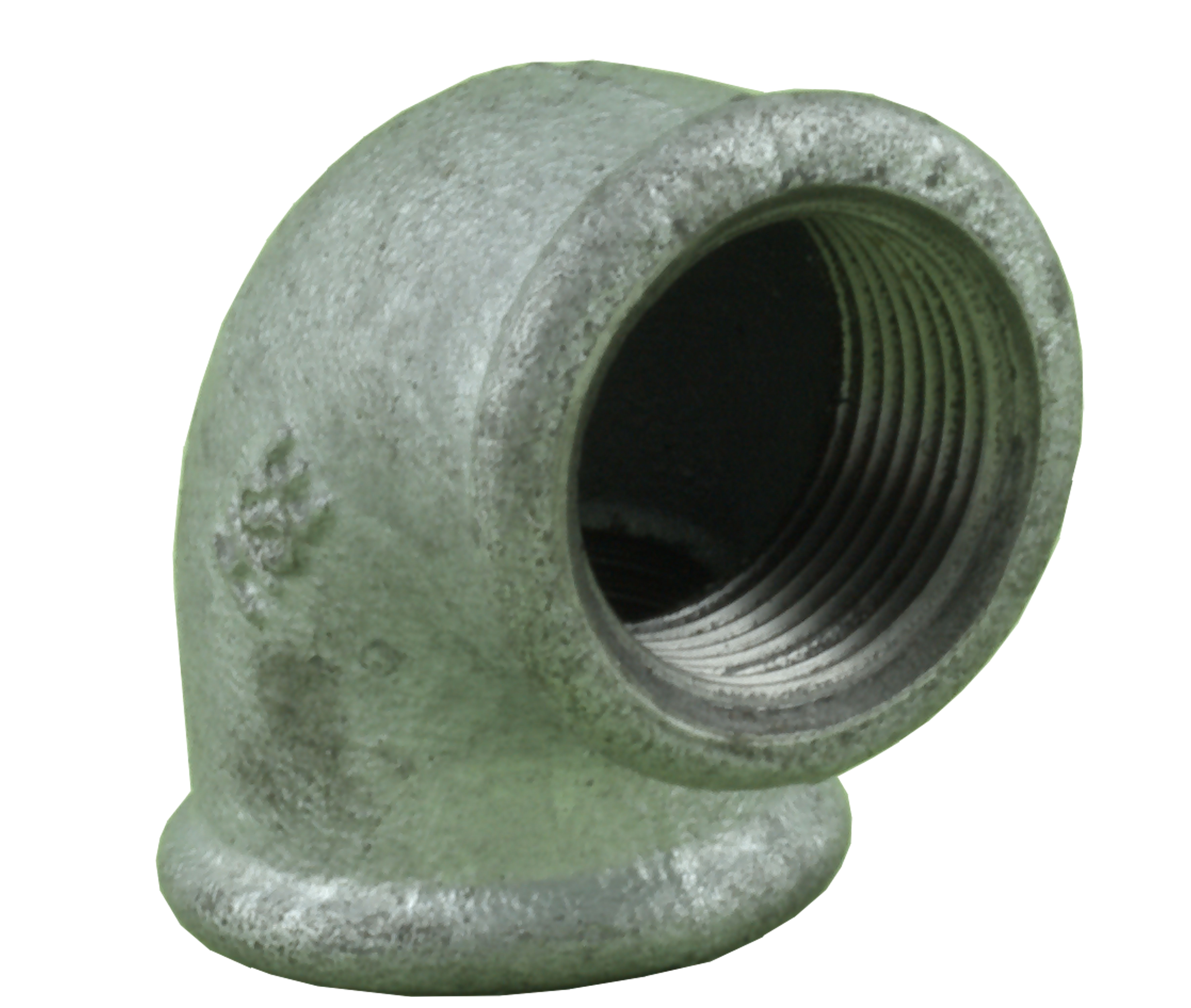

Winkel vz. # 90 11/4" 90°
Abbildung ähnlich
11,10 €*
Inhalt:
1 Stück
Nur noch 2 lieferbar.
Sofort verfügbar, Lieferzeit 1-3 Werktage
Produktnummer:
1619
Winkel verzinkt #90 90°: Für robuste & zuverlässige Installationen - Jetzt bei Webeck24!
Das verzinkte Winkel-Fitting 90° 1 1/4" (5/4) Zoll ist ein vielseitiges Produkt,
das für verschiedene Anwendungen in Sanitär-, Heizungs-, Gas- und Klimaanlagen sowie
im Maschinenbau und der Industrie geeignet ist. Hergestellt gemäß den Normen ISO
49 und DIN EN 10242 aus weißem Temperguss, bietet dieses Fitting eine zuverlässige
Lösung für Gewinderohrverbindungen in Wasserleitungs-, Gas-, Dampf- und Zentralheizungsinstallationen.
Die schmelztauchverzinkte Ausführung gewährleistet eine lange Lebensdauer und Beständigkeit
gegen Flugrost. Dank des speziellen Temperungsprozesses weist der Temperguss eine
hohe Festigkeit auf, die den Anforderungen der DIN EN 10242 entspricht. Die kegeligen
Außengewinde bzw. zylindrischen Innengewinde ermöglichen eine sichere und dichte
Verbindung, die mit Teflonband oder Hanf abgedichtet werden kann.
Mit diesem hochwertigen Winkel-Fitting von Webeck24.de erhalten Sie ein Qualitätsprodukt,
das Ihre Installationsbedürfnisse effektiv erfüllt. Kaufen Sie jetzt schnell und
günstig bei uns ein und setzen Sie auf Zuverlässigkeit und Fachkompetenz für Ihre
Projekte.
Temperfittings
- erfüllen alle Vorgaben der DIN EN 10242/Design Symbol A
- Produktion wird regelmäßig von MPA überwcht
- sind seit vielen Jahren für Gas und Wasser DVGW und SVGW zertifiziert
- haben eine ca. 50% dickere Zinkbeschichtung als in der Norm gefordert
- haben präzise und winkelgenau geschnittene Gewinde
Gewindeausführung:
Tempergussfittings haben ein Whiteworth-Rohrgewinde.
Es wird auch als British Standard Pip (BSP) Gewinde
bezeichnet, das seine Anwendung bei Rohrinstallationen
in Europa findet.
Beim Whiteworthgewinde finden wir eine steilere
und längere Flanke als beim metrischen Gewinde oder
amerikanischen NPT Gewinde vor, wobei der Flankenwinkel
bei Whitworth Rohrgewinden 55°, gegenüber 60° bei metrischen
oder NPT-Gewinden misst. Es wird zwischen kegeligen
(konischen) und zylindrischen Ausführungen von Whitworth - Gewinden
unterschieden, wobei Innengewinde zylindrisch und
Außengewinde konisch sind.
Kegelige
(konische) Gewinde
nach DIN EN 10226-1 (alt DIN 2999) bezeichnet man
als "metallisch dichtend", weil der Nenndurchmesser des kegeligen Gewindes
nach einigen Umdrehungen dem dem Gegengewindes
entspricht. Bei einem weiteren Anziehen verklemmt sich das Gewinde ineinander
und wirkt so metallisch dichtend. Üblicherweise
werden konische Gewinde vor dem Verschrauben noch mit Teflonband oder mit
Hanf versehen, um die verbleibenden Spalte zu füllen.
Dabei wirkt sich beim Hanf positiv aus, dass er bei Flüssigkeitskontakt
aufquillt.
Zylindrische
Gewinde
nach DIN ISO 228-1 sind nicht selbst dichtend und
bedürfen deshalb einer entsprechenden Dichtung.
Druckstufen
Tempergussfittings werden gem. den Vorgaben der EN
10242 gefertigt und sind damit für die nachstehend angegebenen
Druck- und Temperaturbereiche geeignet.
Temperatur
-20°C bis 120°C
120°C bis 300°C
300°C
maximal zulässiger Betriebsdruck
25 bar
interpolierte Werte
20 bar
Sortiment
Bogen 90° I/A lang nach ISO/EN G4
Bogen 90° I/I lang nach ISO/EN G1
Bogen 90° A/A lang nach ISO/EN G8
Bogen 45° I/A lang nach ISO/EN G4 45°
Bogen 45° I/I lang nach ISO/EN G1 45°
Überspringbogen I/I
Winkel 90° I/I nach ISO/EN A1
Winkel 90° reduziert I/I nach ISO/EN A1
Winkel
90° I/A nach ISO/EN A4
T-Stück I/I/I nach ISO/EN B1
Kreuzstück I/I/I/I
Reduktionsmuffe I/I nach ISO/EN M2
Reduktionsstück A/I nach ISO/EN N4
Muffe I/I nach ISO/EN M2
Doppelnippel A/A nach ISO/EN N8
Stopfen mit Rand nach ISO/EN T9
Kappe kantig nach ISO/EN T1
Verschraubung flach dichtend I/I nach ISO/EN U1
Verschraubung flach dichtend I/A nach ISO/EN U2
Erhätlich in den Größen 1/2", 3/4" und 1" (vereinzelt auch in 1 1/4")
Erhätlich in den Größen 1/2", 3/4" und 1" (vereinzelt auch in 1 1/4")
