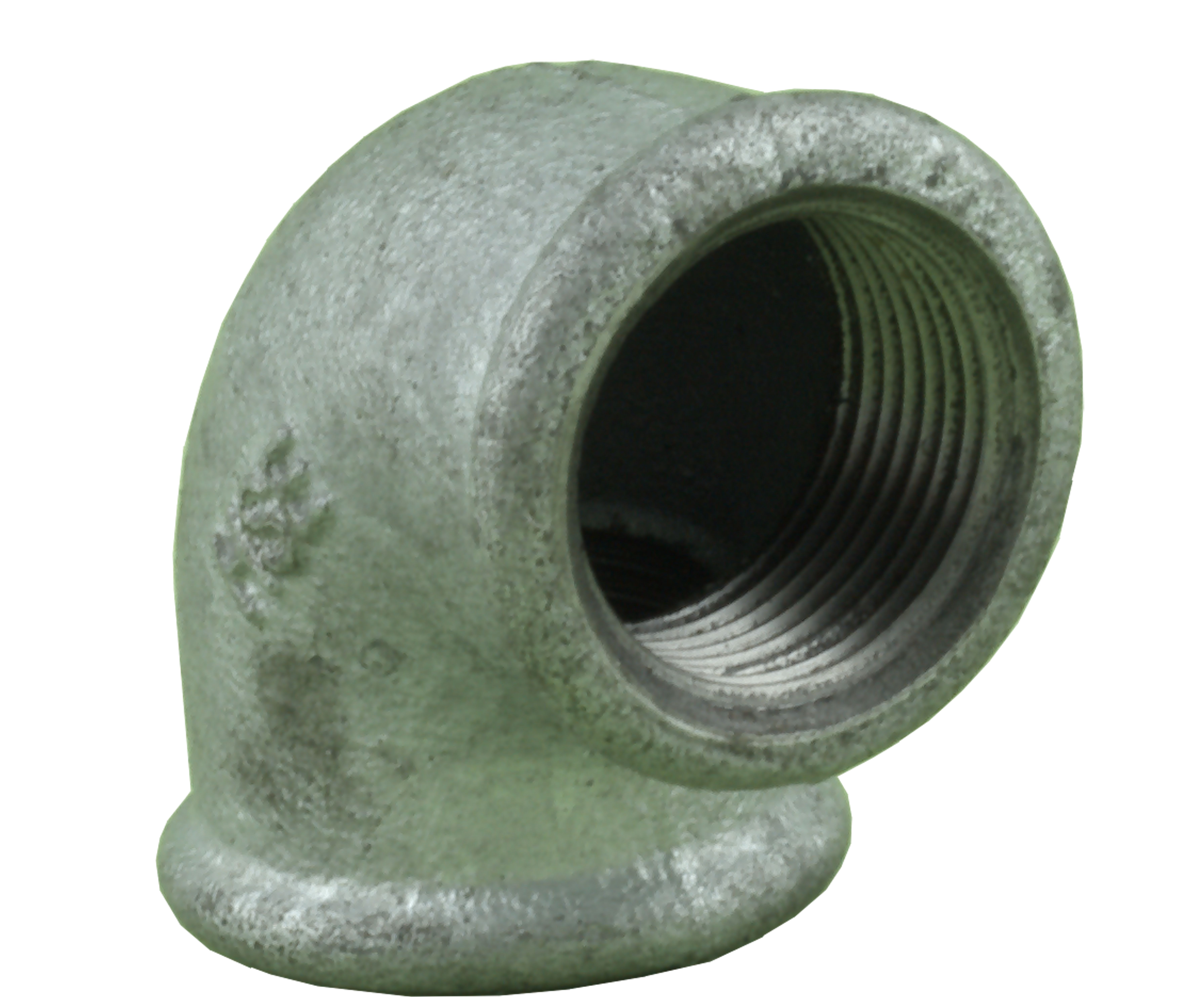

Winkel vz. # 90 1/2" 90°
Abbildung ähnlich
2,30 €*
Inhalt:
1 Stück
Nur noch 9 lieferbar.
Sofort verfügbar, Lieferzeit 1-3 Werktage
Produktnummer:
1616
Hersteller:
HS Fittings
Unsere Vorteile
- Zuverlässiger Versand aus Deutschland
- Qualitätsprodukte vom Fachhandel
- Sichere Zahlungsmethoden
- Kompetenter Kundenservice
Top-Qualität, günstig & schnell - Winkel verzinkt #90 90° bei Webeck24 kaufen!
Das Winkelstück aus verzinktem Temperguss mit einem Winkel von 90 Grad und einem
Durchmesser von 1/2 Zoll ist die ideale Lösung für Sanitär-, Heizungs- und Gasinstallationen,
sowie für verschiedene Anwendungen in der Industrie und im Maschinenbau. Bei Webeck24.de
erwartet Sie ein hochwertiges Produkt zu einem unschlagbaren Preis.
Die Fittings entsprechen den Normen ISO 49 und DIN EN 10242 und werden aus weißem
Temperguss hergestellt. Sie sind mit kegeligen Außengewinden bzw. zylindrischen
Innengewinden nach ISO 7/1 bzw. EN 10226-1 versehen. Die schmelztauchverzinkte Ausführung
garantiert eine lange Lebensdauer und dank der speziellen Ölbehandlung sind sie
vor Flugrost geschützt.
Temperguss ist eine besondere Form des Eisengusses, die durch eine spezielle Wärmebehandlung,
das sogenannte Tempern, gekennzeichnet ist. Dadurch erfüllen die Fittings alle Anforderungen
der DIN EN 10242/Design Symbol A. Die kegeligen Gewinde gemäß DIN EN 10226-1 sind
metallisch dichtend und sorgen für eine zuverlässige Abdichtung.
Entdecken Sie jetzt die vielseitigen Einsatzmöglichkeiten dieser hochwertigen Fittings
und profitieren Sie von ihrer Langlebigkeit und Zuverlässigkeit. Kaufen Sie noch
heute bei Webeck24.de und realisieren Sie Ihre Installationsprojekte mit Leichtigkeit!
Temperfittings
- erfüllen alle Vorgaben der DIN EN 10242/Design Symbol A
- Produktion wird regelmäßig von MPA überwcht
- sind seit vielen Jahren für Gas und Wasser DVGW und SVGW zertifiziert
- haben eine ca. 50% dickere Zinkbeschichtung als in der Norm gefordert
- haben präzise und winkelgenau geschnittene Gewinde
Gewindeausführung:
Tempergussfittings haben ein Whiteworth-Rohrgewinde.
Es wird auch als British Standard Pip (BSP) Gewinde
bezeichnet, das seine Anwendung bei Rohrinstallationen
in Europa findet.
Beim Whiteworthgewinde finden wir eine steilere
und längere Flanke als beim metrischen Gewinde oder
amerikanischen NPT Gewinde vor, wobei der Flankenwinkel
bei Whitworth Rohrgewinden 55°, gegenüber 60° bei metrischen
oder NPT-Gewinden misst. Es wird zwischen kegeligen
(konischen) und zylindrischen Ausführungen von Whitworth - Gewinden
unterschieden, wobei Innengewinde zylindrisch und
Außengewinde konisch sind.
Kegelige
(konische) Gewinde
nach DIN EN 10226-1 (alt DIN 2999) bezeichnet man
als "metallisch dichtend", weil der Nenndurchmesser des kegeligen Gewindes
nach einigen Umdrehungen dem dem Gegengewindes
entspricht. Bei einem weiteren Anziehen verklemmt sich das Gewinde ineinander
und wirkt so metallisch dichtend. Üblicherweise
werden konische Gewinde vor dem Verschrauben noch mit Teflonband oder mit
Hanf versehen, um die verbleibenden Spalte zu füllen.
Dabei wirkt sich beim Hanf positiv aus, dass er bei Flüssigkeitskontakt
aufquillt.
Zylindrische
Gewinde
nach DIN ISO 228-1 sind nicht selbst dichtend und
bedürfen deshalb einer entsprechenden Dichtung.
Druckstufen
Tempergussfittings werden gem. den Vorgaben der EN
10242 gefertigt und sind damit für die nachstehend angegebenen
Druck- und Temperaturbereiche geeignet.
Temperatur
-20°C bis 120°C
120°C bis 300°C
300°C
maximal zulässiger Betriebsdruck
25 bar
interpolierte Werte
20 bar
Sortiment
Bogen 90° I/A lang nach ISO/EN G4
Bogen 90° I/I lang nach ISO/EN G1
Bogen 90° A/A lang nach ISO/EN G8
Bogen 45° I/A lang nach ISO/EN G4 45°
Bogen 45° I/I lang nach ISO/EN G1 45°
Überspringbogen I/I
Winkel 90° I/I nach ISO/EN A1
Winkel 90° reduziert I/I nach ISO/EN A1
Winkel
90° I/A nach ISO/EN A4
T-Stück I/I/I nach ISO/EN B1
Kreuzstück I/I/I/I
Reduktionsmuffe I/I nach ISO/EN M2
Reduktionsstück A/I nach ISO/EN N4
Muffe I/I nach ISO/EN M2
Doppelnippel A/A nach ISO/EN N8
Stopfen mit Rand nach ISO/EN T9
Kappe kantig nach ISO/EN T1
Verschraubung flach dichtend I/I nach ISO/EN U1
Verschraubung flach dichtend I/A nach ISO/EN U2
Erhätlich in den Größen 1/2", 3/4" und 1" (vereinzelt auch in 1 1/4")
Erhätlich in den Größen 1/2", 3/4" und 1" (vereinzelt auch in 1 1/4")
