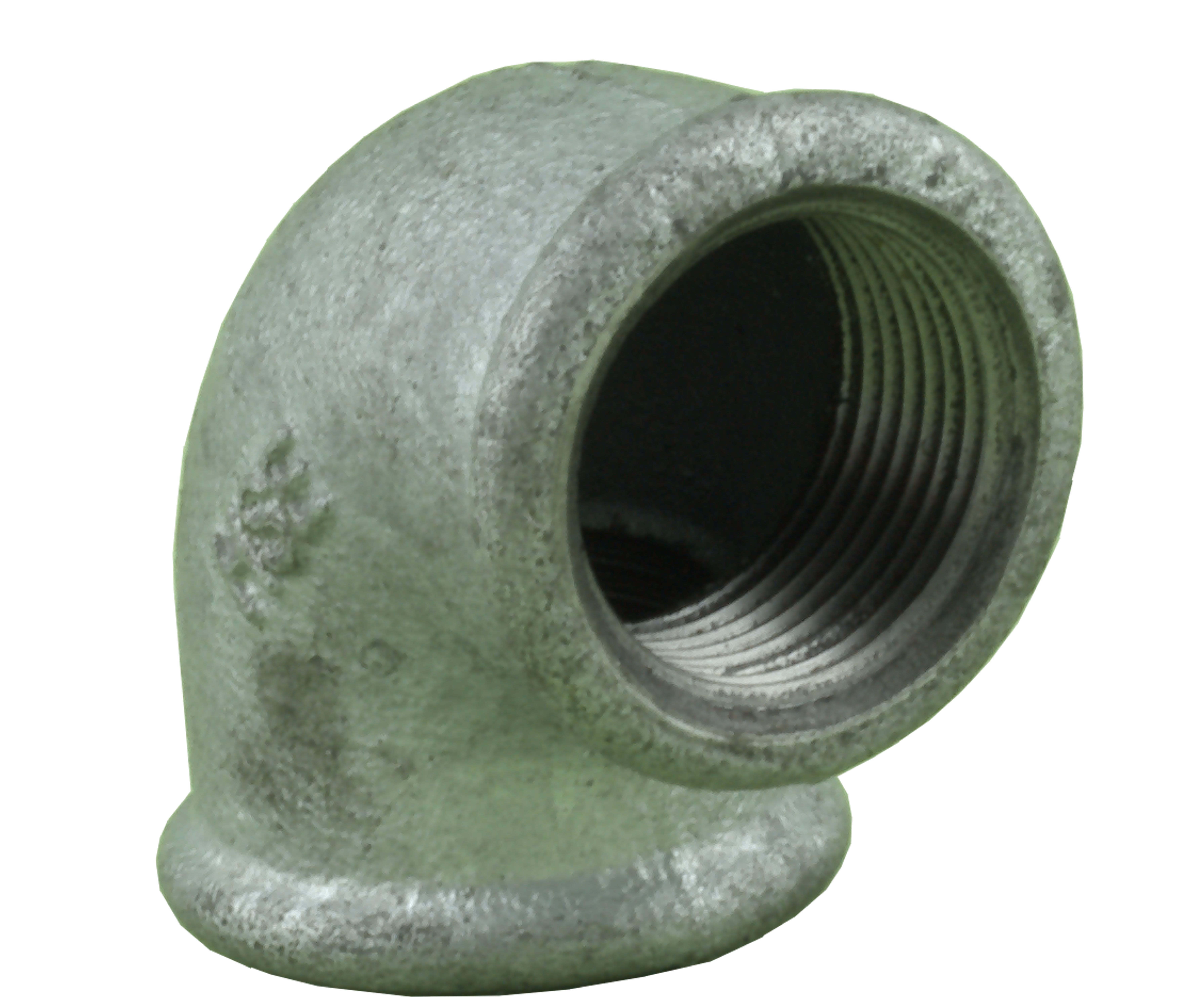

Winkel vz. # 90 1" 90°
Abbildung ähnlich
6,10 €*
Inhalt:
1 Stück
Sofort verfügbar, Lieferzeit 1-3 Werktage
Produktnummer:
1618
Hersteller:
HS Fittings
Jetzt bei Webeck24: Winkel verzinkt #90 90° für sichere Installationen
Erlebe höchste Qualität und Zuverlässigkeit mit unseren verzinkten 90° 1" Zoll Winkeln!
Jetzt bei Webeck24.de erhältlich - schnell, günstig und mit bester Qualität. Unsere
Fittinge aus Temperguss sind die perfekte Lösung für Sanitär-, Heizungs- und Gasinstallationen,
Klimaanlagen, Löschwasseranlagen sowie für vielfältige Anwendungen in der Industrie
und im Maschinenbau.
Mit den Temperguss-Fittings gemäß ISO 49 und DIN EN 10242 bist du auf der sicheren
Seite. Hergestellt aus weißem Temperguss und mit kegeligen/(konischen) Außen- oder
zylindrischen Innengewinden nach ISO 7/1 bzw. EN 10226-1, bieten unsere Fittings
höchste Qualität und Langlebigkeit. Durch die schmelztauchverzinkte Ausführung und
die Ölbehandlung zur Rostvermeidung erfüllen sie alle Vorgaben der DIN EN 10242/Design
Symbol A.
Der Temperguss, eine spezielle Form des Eisengusses, durchläuft nach dem Gießen
eine spezielle Wärmebehandlung, das sogenannte Tempern, was ihm seine außergewöhnliche
Festigkeit verleiht. Die konischen Gewinde gemäß DIN EN 10226-1 sorgen für eine
metallische Dichtheit und eine sichere Verbindung in Wasserleitungs-, Gas-, Dampf-
und Zentralheizungsinstallationen sowie im Wohnungsbau und in der Industrie.
Entdecke die Vielseitigkeit und Qualität unserer Winkel und sichere dir jetzt die
professionelle Lösung für deine Installationsprojekte. Wecke Begehrlichkeit und
Emotionen - kaufe noch heute die besten Fittings bei Webeck24.de!
Temperfittings
- erfüllen alle Vorgaben der DIN EN 10242/Design Symbol A
- Produktion wird regelmäßig von MPA überwcht
- sind seit vielen Jahren für Gas und Wasser DVGW und SVGW zertifiziert
- haben eine ca. 50% dickere Zinkbeschichtung als in der Norm gefordert
- haben präzise und winkelgenau geschnittene Gewinde
Gewindeausführung:
Tempergussfittings haben ein Whiteworth-Rohrgewinde.
Es wird auch als British Standard Pip (BSP) Gewinde
bezeichnet, das seine Anwendung bei Rohrinstallationen
in Europa findet.
Beim Whiteworthgewinde finden wir eine steilere
und längere Flanke als beim metrischen Gewinde oder
amerikanischen NPT Gewinde vor, wobei der Flankenwinkel
bei Whitworth Rohrgewinden 55°, gegenüber 60° bei metrischen
oder NPT-Gewinden misst. Es wird zwischen kegeligen
(konischen) und zylindrischen Ausführungen von Whitworth - Gewinden
unterschieden, wobei Innengewinde zylindrisch und
Außengewinde konisch sind.
Kegelige
(konische) Gewinde
nach DIN EN 10226-1 (alt DIN 2999) bezeichnet man
als "metallisch dichtend", weil der Nenndurchmesser des kegeligen Gewindes
nach einigen Umdrehungen dem dem Gegengewindes
entspricht. Bei einem weiteren Anziehen verklemmt sich das Gewinde ineinander
und wirkt so metallisch dichtend. Üblicherweise
werden konische Gewinde vor dem Verschrauben noch mit Teflonband oder mit
Hanf versehen, um die verbleibenden Spalte zu füllen.
Dabei wirkt sich beim Hanf positiv aus, dass er bei Flüssigkeitskontakt
aufquillt.
Zylindrische
Gewinde
nach DIN ISO 228-1 sind nicht selbst dichtend und
bedürfen deshalb einer entsprechenden Dichtung.
Druckstufen
Tempergussfittings werden gem. den Vorgaben der EN
10242 gefertigt und sind damit für die nachstehend angegebenen
Druck- und Temperaturbereiche geeignet.
Temperatur
-20°C bis 120°C
120°C bis 300°C
300°C
maximal zulässiger Betriebsdruck
25 bar
interpolierte Werte
20 bar
Sortiment
Bogen 90° I/A lang nach ISO/EN G4
Bogen 90° I/I lang nach ISO/EN G1
Bogen 90° A/A lang nach ISO/EN G8
Bogen 45° I/A lang nach ISO/EN G4 45°
Bogen 45° I/I lang nach ISO/EN G1 45°
Überspringbogen I/I
Winkel 90° I/I nach ISO/EN A1
Winkel 90° reduziert I/I nach ISO/EN A1
Winkel
90° I/A nach ISO/EN A4
T-Stück I/I/I nach ISO/EN B1
Kreuzstück I/I/I/I
Reduktionsmuffe I/I nach ISO/EN M2
Reduktionsstück A/I nach ISO/EN N4
Muffe I/I nach ISO/EN M2
Doppelnippel A/A nach ISO/EN N8
Stopfen mit Rand nach ISO/EN T9
Kappe kantig nach ISO/EN T1
Verschraubung flach dichtend I/I nach ISO/EN U1
Verschraubung flach dichtend I/A nach ISO/EN U2
Erhätlich in den Größen 1/2", 3/4" und 1" (vereinzelt auch in 1 1/4")
Erhätlich in den Größen 1/2", 3/4" und 1" (vereinzelt auch in 1 1/4")
